    MTP 系列


    開環促動器




    15、30、45、75 或 105 μm 行程可選


    亞納米級分辨率，低電壓，緊湊小巧，高剛性


    內部預載 – 高拉力，VAC 和 UVAC 選項


    多樣的配件，金屬防護外殼，負載可達 10 Kg





















    產品描述


    產品參數


    資料下載


    相關附件










    產品描述

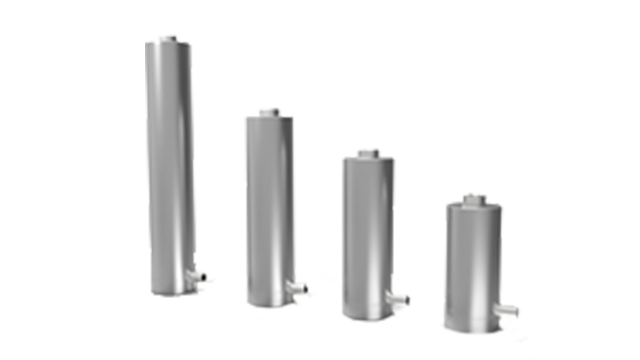

    MTP 是一種內部預載壓電開環平移裝置，能夠移動長達 105 μm，且分辨率高。


    該作動器采用了高剛性設計，能夠產生 1000 N（MTP-15）的止推力。這一特性使其能夠在 Z 軸向上驅動高達 10 kg（MTP-15）的負載。只需一臺 0 V 至 20 VDC HV 放大器即可驅動 MTP 作動器的整個標稱行程范圍。此外，如果需要，也可以通過使用 -30 V至 150 VDC HV 放大器來獲得擴展的行程范圍。


    如果需要小型化和閉環性能，可以將 MTP 與 Queensgate 的位置測量系統聯用，可提供亞納米級精度的電容式位置傳感，并獲得傳感器獨立于作動器放置的優勢，能夠自由地將傳感器板安裝在主機固定裝置的任意適當位置。


    特性


    ● 15、30、45、75 或 105 μm 行程可選


    ● 亞納米級分辨率，低電壓，緊湊小巧，高剛性


    ● 內部預載 – 高拉力，VAC 和 UVAC 選項


    ● 多樣的配件，金屬防護外殼，負載可達 10 Kg


    應用


    ● 顯微鏡


    ● 光束控制


    ● 聯用 Queensgate 納米傳感器構成定制閉環系統配置
























    產品參數








                                        參數/型號

                                                                                    材料
                                                                                    尺寸 mm
                                                                                    行程 mm
                                                                                    線性誤差 %
                                                                                    重復精度 nm






                                            MTP-15

    不銹鋼


    Φ10 × 30


    15


    ≤6


    NA.





                                            MTP-30

    不銹鋼


    Φ10 × 50


    30


    ≤6


    NA.





                                            MTP-45

    不銹鋼


    Φ10 × 70


    45


    ≤6


    NA.





                                            MTP-70

    不銹鋼


    Φ10 × 110


    70


    ≤6


    NA.





                                            MTP-105

    不銹鋼


    Φ10 × 150


    105


    ≤6


    NA.
