                        BM-1














    •



      •















    •



      •











    BM-1


    桌面式




    垂直負載調節手柄


    簡單的手動調整補償垂直負載的變化。


    垂直位置指示器


    使用這個簡單的視覺指示器輕松確定優佳設置。


    垂直剛度調節螺釘


    使用這個簡單的調整可以保證0.5 Hz或較少的垂直固有頻率。這是我們的較高容量隔振平臺，高性價比產品，重量負載達308.44 kg，垂直和水平性能為0.5 Hz。





















    產品描述


    資料下載










    產品描述


    BM-1桌面隔振平臺


    在對振動極為敏感的實驗和生產場景中，Minus K 的 BM-1 桌面隔振平臺憑借其先進的技術和出色的性能，為各類精密儀器提供了穩定可靠的工作基礎。無論是在科研實驗室還是工業生產車間，它都能有效減少振動干擾，保障實驗精度和生產質量。


    規格尺寸


    BM-1 桌面隔振平臺重約 36 kg（部分型號重約 41 kg ），整體尺寸為 610mm 寬 × 572mm 深 × 216mm 高（部分型號高出 0.675 英寸）。這樣的尺寸設計使其既具備一定的承載能力，又不會占據過多的桌面空間，方便靈活安置在各類工作臺上。


    性能卓越


    BM-1 采用 Minus K 先進的負剛度技術，是一款被動式隔振平臺，無需外接空氣或電力供應，使用便捷且不受能源條件限制。與傳統的高性能空氣隔振臺相比，其隔振效果提升顯著，能達到 10 - 100 倍，為精密儀器提供穩定的工作環境。

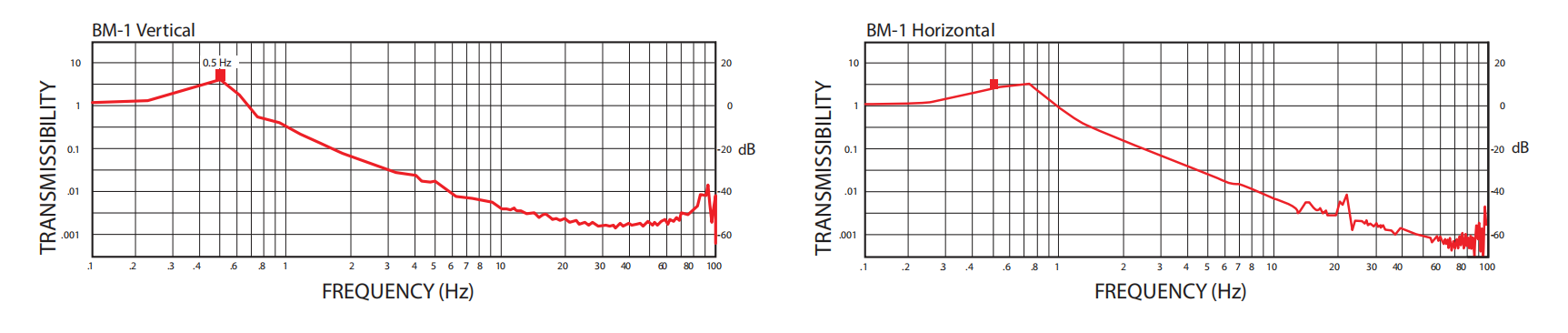

    垂直方向上，整個負載范圍內都能實現 0.5Hz 或再低的固有頻率，有效抑制垂直方向的振動干擾。從垂直性能曲線中，可直觀看到其在 0.5Hz 時出色的隔振效果。


    水平方向上，固有頻率與負載相關，在負載接近上限時可實現 0.5Hz 或再低的固有頻率，能有效減少水平方向的振動影響，保障儀器設備在水平方向的穩定運行。




    便捷




    BM-1 的一大優勢在于其簡單便捷的設置與調節功能。通過垂直負載調節曲柄，可輕松手動調整以適應垂直負載的變化；垂直位置指示器則是一個簡單直觀的工具，能幫助用戶快速確定設置；而垂直剛度調節螺絲較方便，只需簡單操作，就能確保實現0.5Hz 或再低的垂直固有頻率，即使是初次使用的人員也能快速上手，輕松完成設備設置。






    負剛度隔振平臺工作原理 ——— MinusK 在低頻隔振領域的創造性技術—負剛度隔振系統


    線性隔振理論表明，只有當激勵頻率大于√2倍隔振器固有頻率時，系統才有隔振效果。若需要具有高承載能力則需要隔振器具有較高剛度，然而高剛度會導致較高的固有頻率。高承載能力和低固有頻率之間的矛盾成為被動隔振技術發展的瓶頸。 高靜低動剛度特性的隔振器具有隨壓縮量變化的剛度，在零負載時，隔振器具高承載剛度以確保高承載能力和小靜位移，當負載壓縮隔振器至靜平衡位置時，隔振器動剛度大幅降低，因此該類隔振器兼顧高承載能力和低固有頻率，有效解決了被動隔振的瓶頸問題。準零剛度隔振器即為一類非常有代表性的具有高靜低動剛度特性的隔振器。


    負剛度隔振平臺基于負剛度結構，結合彈簧、梁柱等構成準零剛度隔振器。具有結構緊湊，垂直以及水平方向固有頻率（0.5 Hz）較低，高承載剛度等特點。本身為被動隔振系統，不需要電源，氣源，無需后續維護，使用十分方便。


    負剛度隔振平臺在結構上由3個隔振器垂直堆疊組成，由高到低依次是傾斜隔振器，水平隔振器，垂直隔振器。傾斜隔振器為一塊橡膠可傾瓦，水平以及垂直隔振器則分別由梁柱和彈簧結合負剛度結構組成。


    垂直隔振器如圖所示，包含一個垂直放置的常規彈簧，以及兩片水平放置的片彈簧。片彈簧內部和常規彈簧連接，外部固定并施加壓力P。 施加負載W之后，彈簧被壓縮至工作高度。隔振器的剛度為K=KS-KN，其中KS為彈簧剛度，KN為負剛度的大小，由柔性鉸鏈和壓力P決定。當彈簧支撐重量W時，隔振器的剛度趨近于零，構成準零剛度隔振器。

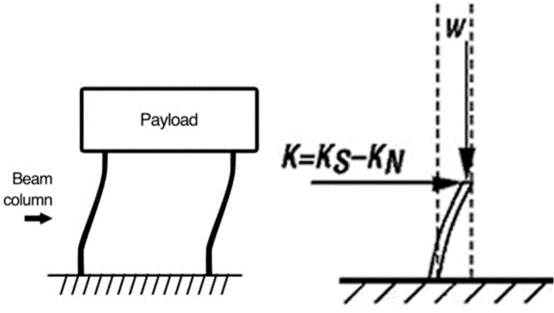

    水平隔振器由兩個支桿組成，類似于兩個被負載軸向加力的底端固定頂端鉸接的梁柱，當未加負載時，梁柱具有水平剛度Ks，當增加負載時候，側彎剛度由于梁柱效應而減小。


    這相當于一個水平方向的彈簧和負剛度系統的組合，總的剛度為K=Ks-Kn，Kn由梁柱效應決定。通過對梁柱施加載荷使其接近臨界壓曲荷載，可以使水平剛度趨近于零，同樣可以構成準零剛度隔振器。




    下圖為負剛度隔振平臺的結構圖，合并了垂直以及水平方向的隔振器，一塊橡膠可傾瓦作為傾斜隔振器。 垂直剛度調節螺釘用于調節負剛度結構中片彈簧上的壓力，從而改變垂直剛度。垂直負載調節螺通過升降支撐彈簧的底座來調整不同的重量負載，以保持片彈簧處于筆直、不彎曲的工作位置。以上特點可以使單隔振器工作，并在多隔離器系統中實現自動調平。


















    振動傳遞曲線


    基于現場測試以及客戶的評估，MinusK的隔振平臺可以實現0.5 Hz的固有頻率，相較于市場上的高性能空氣隔振平臺，在不同的振動頻率下，隔振性能可以提高100倍。對主動隔振平臺，也具有明顯的優勢。
