    NPS-Z-500C


    緊湊型 500 μm 高精度升降臺




    500 μm 閉環行程


    低旋轉誤差 0.0025°


    2 nm 分辨率


    5 nm 的重復性


    伺服帶寬高達 55 Hz


    線性度誤差為 0.002% 典型值


    空載諧振頻率通常為 210 Hz





















    產品描述


    產品參數


    資料下載


    相關附件










    產品描述

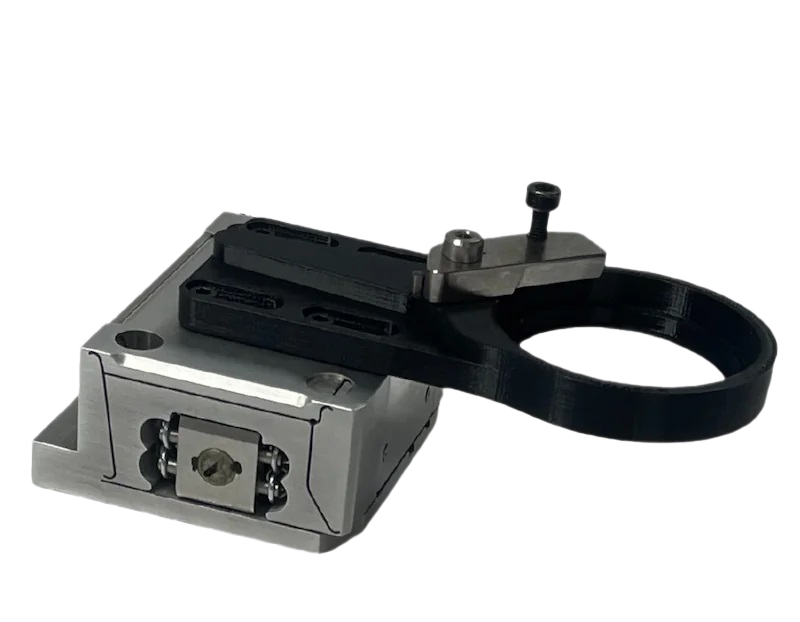

    緊湊型 500 μm 高精度升降臺


    Queensgate 的納米定位平臺（NPS）系列旨在為對速度和精度有嚴苛要求的應用場景提供優異性能。


    NPS-Z-500C 是一款緊湊型、長行程的壓電高度調節平臺，其在閉環控制下可移動 500 微米。


    該產品為 OEM 和定制項目而設計，其小巧的尺寸非常適合集成到儀器或測試設備中。內置的電容式定位傳感器能夠?qū)崿F(xiàn)高速性能和低至納米級的重復精度。


    得益于柔性鉸鏈導向帶來的低誤差運動，讓這款平臺在整個 500 微米的行程范圍內能始終保持平穩狀態，這使得樣品托架能夠進行偏移，從而在保持高精度定位的同時方便地接近樣品。樣品托架和平臺安裝件可根據各種應用需求進行定制，適用于顯微鏡、硬盤測試以及半導體檢測等廣泛領域。




    特性


    ● 500 μm 閉環行程


    ● 低旋轉誤差：0.0025°


    ● 2 nm 分辨率和 5 nm 的重復性


    ● 線性度誤差為 0.002% 典型值


    ● 原位掃描和步進響應優化


    ●  電容式定位傳感器提供無與倫比的位置精度和準確度


    ●  動態性能：空載諧振頻率通常為 210 Hz，伺服帶寬高達 55 Hz


    ● 插頭內置芯片用于儲存校準數據實現即插即用，控制器可替換使用，減少系統停機時間。


    應用




    ● 高精度顯微鏡


    共聚焦顯微鏡


    光片顯微鏡


    ● 硬盤檢測


    ● 半導體檢測和制造


    ● 科學和醫療儀器


    ● 反射鏡位置調節

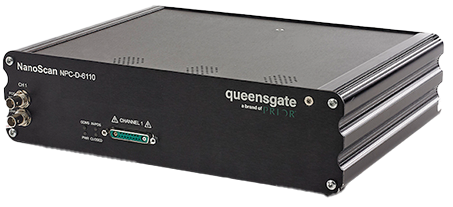

    推薦控制器




    ● NPC-D-6110

































    產品參數








                                        參數/型號

                                                                                    方向
                                                                                    材料
                                                                                    行程 μm
                                                                                    負載 kg
                                                                                    線性誤差 %
                                                                                    重復定位精度 nm






                                            NPS-Z-500C

    Z


    鋁/不銹鋼


    500 閉環


    NA.


    0.002


    5
