NPS-XYZ-100D-20H
三軸壓電驅動平臺
XY 軸行程為 100 微米
Z 軸行程為 20 微米
XY 軸分辨率為 0.25 納米
Z 軸分辨率為 0.085 納米
XY 和 Z 軸的可重復性為 0.5 納米
即插即用，控制器可替換使用，減少系統停機時間
產品描述
產品參數
資料下載
相關附件
產品描述
三軸壓電驅動 柔性鉸鏈導向平臺
NPS-XYZ-100D-20H 平臺搭載 Queensgate 的 NanoMechanism 技術，XY 軸的行程為 100 × 100 微米，Z 軸為 20 微米。
平臺的柔性鉸鏈結構確保 XY 軸平臺在在整個 100 微米范圍內運動時俯仰和偏航時小于 25 微弧度。
集成的電容式定位傳感器具備亞納米分辨率。
NPS-XYZ-100D-20H 材質為鋁。
當載物臺與 QGNPC-D-6330 多通道數字控制器結合使用時，可提供先進的動態性能。
特性
● XY 軸行程為 100 微米
● Z 軸行程為 20 微米
● XY 軸分辨率為 0.25 納米
● Z 軸分辨率為 0.085 納米
● XY 和 Z 軸的可重復性為 0.5 納米
● 原位掃描和步進響應優化
● 插頭內置芯片用于儲存校準數據實現即插即用，控制器可替換使用，減少系統停機時間
● 四角式固定實現卓越的動態穩定性
● 堅固可靠
應用
● AFM、SPM、NSOM
● 高精度顯微鏡
推薦控制器
●? QGNPC-D-600 系列
?
?
?
?
?
?
?
產品參數
| 參數/型號 | 方向 | 材料 | 行程 μm | 負載 kg | 線性誤差 % | 重復定位精度 nm |
| NPS-XYZ-100D-20H | XYZ |
鋁（鍍鎳） |
100 × 100 × 20 |
0.5 |
0.005 |
0.5 |
資料下載
產品資料
使用手冊
相關附件

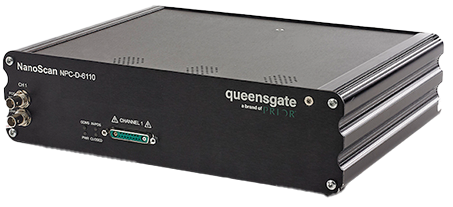

控制器
