    NPS-XY-100D


    兩軸XY壓電臺




    單軸＞100 微米行程，亞納米級分辨率


    滯后和線性誤差＜0.005 %


    一階諧振頻率＞650 Hz


    高帶寬（＞50 Hz），響應時間短


    原位掃描和步進響應優化





















    產品描述


    產品參數


    資料下載


    相關附件










    產品描述


    NPS-XY-100 壓電掃描柔性鉸鏈導向平臺，帶有集成的電容位置傳感器，具備亞納米級的分辨率和可重復性。


    柔性鉸鏈導向機制的有限元分析將整個 100 微米范圍內的寄生角運動減少到了 25 微弧度以下。獨特的均衡安裝系統可確保來自安裝系統的應力降低，并將平臺的中心確立為坐標參考點。


    NPS-XY-100 A 二軸 100 × 100 μm 平臺超殷瓦鋼板-由超殷瓦低膨脹系數合金（CTE 0.3ppm K-1）構成，能夠較大限度的減少熱漂移，在納米尺度上這是非常重要的。三點式運動學安裝。


    NPS-XY-100 D 二軸 100 × 100 μm 平臺超鋁版-由鋁制成。其具有 XY-100 系列中優異的分辨率和較快的動態性能，且性價比高。四角式固定，安裝簡單。


    特性


    ● 單軸 ＞100 微米行程，亞納米級分辨率


    ● 滯后和線性誤差 ＜0.005%


    ● 一階諧振頻率 ＞650 Hz?


    ● 高帶寬（＞50 Hz），響應時間短


    ● 原位掃描和步進響應優化


    應用


    ● 高精度顯微鏡


    ● AFM，SPM，NSOM

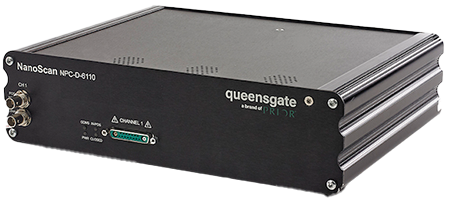

    推薦控制器


    ● NPC-D-6000?系列


    ?




    ?


    ?


    ?


    ?


    ?


    ?






    產品參數








                                        參數/型號

                                                                                    方向
                                                                                    材料
                                                                                    行程 μm
                                                                                    負載 kg
                                                                                    線性誤差 %
                                                                                    重復定位精度 nm






                                            NPS-XY-100D

    XY


    殷瓦合金


    110 × 110


    0.5


    0.003


    0.5
